Mehrrumpfboot-Spezialwissen

Bugformen - Rumpfquerschnitt - Rumpfform - Frontansicht - Wellenbildung - Schwert oder Kiel

Rumpfform: Bug

Die Zeiten von schönen überhängenden Bügen ist bei vielen Einrümpfern, aber auch bei den Multis vorbei. Warum? Zum Einen heißt es bei beiden "Länge läuft" und zum anderen wird das Gewicht im Verhältnis zur "Länge über Alles" reduziert.

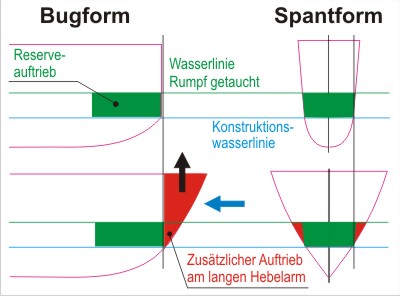

Verloren geht dabei der zusätzliche Reserveauftrieb bei Eintauchen sowie der dynamische Auftrieb bei der Fahrt durchs Wasser.
Moderne Konstruktionen mit vertikalem Steven sind deswegen nicht unbedingt unsicherer. Mehr Reserven gegen das Unterschneiden haben in jedem Fall solche mit Bugüberhang.

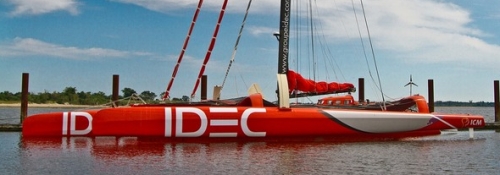

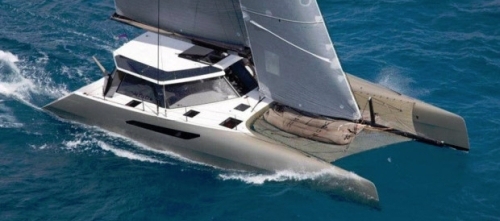

In den letzten Jahren hat immer mehr der sogenannte "Wavepiercer"-Bug Verwendung gefunden. Von den großen Rennmultis abgeleitet, soll dieser Bug die Wellen mehr durchschneiden und nicht mehr so stark angehoben werden. Wie man aber in beiden Bildern sieht, sollte das Vorstag einen "gewissen" Abstand von den Bügen haben.

Bei extrem schnellen Regattabooten sicher sinnvoll, ist es bei Fahrtenbooten mehr als Modeerscheinung zu sehen - von einigen Extrembooten einmal abgesehen. Für "normale" Fahrtenyachten letztlich kaum sinnvoll. Anlegen mit dem Bug an der Pier vor Heckanker kann man jedenfalls damit streichen.

Rumpfform: Querschnitt

Verschiedene Rumpfquerschnitte zeichnen sich durch verschieden große benetzte Oberflächen aus. Das heißt im Prinzip, je größer die Oberfläche, desto mehr Reibung im Wasser, desto langsamer das Boot.
Aber nur im Prinzip. Das runde Unterwasserschiff mit nahe 100 Prozent als Optimum benötigt erheblich größere Zusatzlateralflächen in Form von Schwertern oder Kielen, als ein z.B. Knickspanter. Dadurch wird wiederum die benetzte Fläche vergrößert, was den Unterschied relativiert.

Aber auch andere Faktoren sind zu beachten. Ein V-Spanter setzt viel weicher in Wellen ein und hat insgesamt ein gemütlicheres Seeverhalten, als ein völliger U-Spanter der ruppiger segelt.

Und auch die Baukosten und -zeit spielen eine Rolle, zumal, wenn es sich um den Selbstbau handelt. Auch hier muss jeder für sich den richtigen Kompromiß finden.

Rumpfform: Aufsicht

Ein Katamaranrumpf sollte nicht unter eine Breite-Längenverhältnis von 1 zu 10 liegen. Ein guter Wert liegt bei 1 zu 12. Trimaran-Mittelrümpfe sollten nicht unter 1 zu 8 kommen.

Ein Indiz für eine gute Rumpfform ist der prismatische Koeffizient. Er gibt Aufschluß über das Stampfverhalten der Rümpfe. Ob sie zu scharf (unter 0,6) oder zu völlig (über 0,7) in den Enden sind.

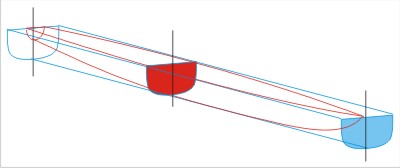

Er berechnet sich aus der Verdrängung des Rumpfes sowie dem Volumen, gebildet aus der Länge in der Wasserlinie mal der Fläche des Hauptspantes.

Spitze Büge benötigen Überhänge (siehe Bug), damit sie nicht zu schnell unterschneiden. Geraden Steven benötigen völligere Büge, damit ausreichend Auftrieb erzielt wird. Irgendwo dazwischen sollte der Idealzustand liegen.

Sehr breite Hecks bieten zwar Bikinischönheiten Platz zum räckeln, können aber dazu führen, daß auf raumen Kursen oder beim Surfen in der Welle die Büge nach unten gedrückt werden.

Wichtig ist bei der Beurteilung nach wie vor der alte Spruch "Länge läuft". Zu große unnötige Überhänge machen das Boot nur lang, eine max. lange Wasserlinienlänge macht es schnell.

Boot: Frontansicht

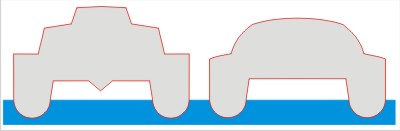

Ein Segelboot ist Windabhängig. Klar, doch der Wind treibt es nicht nur an, er bremst es auch. Ein Kreuzerkatamaran mit Deckshaus ist von vorne betrachtet groß wie ein Scheunentor.

Zur Verminderung des Windwiderstandes müssen alle Aufbauten stromlinienförmig gestaltet sein. Zur Verdeutlichung ein Satz nach Derek Harvey:" Eine Zunahme der Bootsgeschwindigkeit von 5 auf 10 Knoten hat eine Vervierfachung des Luftwiderstandes zur Folge, bei 15 Knoten Speed ist der Widerstand neun mal so stark! Dieser Widerstand bremst nicht nur die Fahrt, er ist auch dafür verantwortlich, daß das Boot weniger Höhe lufen kann. Von der Zunahme der Abtrift ganz zu schweigen.



Liegt bei einem Katamaran das Brückendeck zu knapp über der Wasserlinie, ist Seeschlag zwangsläufig. Er mag durch V-förmige Vertiefungen gemildert werden, raubt aber immer bei Nachtfahrten den Schlaf. Als kleinster Abstand ist 6 Prozent der Konstruktionswasserlinie anzunehmen. Besser sind aber 8 bis 9 Prozent.

Wellenwirkung zwischen den Rümpfen

Wer sich seinen neuen Kat überlegt, sollte vorab einmal auf verschiedenen Booten einige Seemeilen auf dem Bugbeam mit dem Kopf nach unten zurücklegen. Es ist sehr lehreich, verschiedene Rumpfformen in der CWL auf diese Weise zu studieren.
Nicht der Seegang schlechthin klopft an die Unterseite des Brückendecks, sondern vor allem die selbstgemachte Welle die allgemein zu wenig berücksichtigt wird.

Macht Sie doch auch den 'Durchzug' zwischen den Rümpfen dicht und erhöht dadurch den Windwiderstand.

Die Grafik soll verdeutlichen, wie sich die Welle zwischen den Rümpfen 'verdichtet'. Von einem Längen-Breiten-Verhältnis 10:1 (A, dunkelgrau) bis zu 8:1 (B, hellgrau) verschlechter sich der Zustand um einiges (schwarzer Pfeil zu roter Pfeil), daß heißt, die Welle baut sich noch höher auf.

Einfach den Abstand zwischen den Rümpfen zu vergrößern ist auch kein Rezept, da damit der konstruktive Aufwand (Gewicht/Kosten) schnell steigt und einfach ein größeres Boot effizienter wäre. Auch in die Höhe zu bauen verbieten, wenn schon nicht die Ästhetik, dann zumindest die erhofften Segeleigenschaften.

Die Lösung aus dem Dilemma scheint einfach: Den Weg von Shuttleworth gehen und die Rümpfe erst über der Wasserlinie in die Breite gehen lassen.

Aber auch hier muß der Überhang genug Abstand von der CWL haben. Andernfalls raubt einem der Wellenschlag zumindest vor Anker die Nachtruhe. Vom sicher recht knackigem Einsetzen der Rümpfe in die Welle mal abgesehen.

Also was bleibt als Weisheit letzter Schluß: Verzicht - auf zuviel Boot bei zuwenig Länge.

Schwert oder Kiel

Diese Glaubensfrage kann auf folgende Punkte reduziert werden:

Pro Schwert:
- Variabler Tiefgang
- Wirksame Lateralfläche

Pro Kiel:
- Billige Baukosten
- Unanfällig gegen Beschädigungen
- Schutz des Rumpfes

Wer also auf den letzten halben Knoten Speed und das letzte Grad Höhe am Wind verzichten kann, sollte eine Kielversion wählen. Regattasegler und Beachingfreunde müssen mit dem Mehraufwand in Pflege und Bedienung für ihre Schwerter leben.
